熄火保護報警裝置及紫外線火焰檢測器

熄火保護報警裝置用于各種燃?xì)?、燃油燃燒器、烤包器的火焰檢測及熄火報警。該檢測器只對燃料燃燒時產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，靈敏度高，抗干擾性強，廣泛應用于石化、冶金、煤化工、陶瓷、環保能源等行業的火焰監測報警系統中。

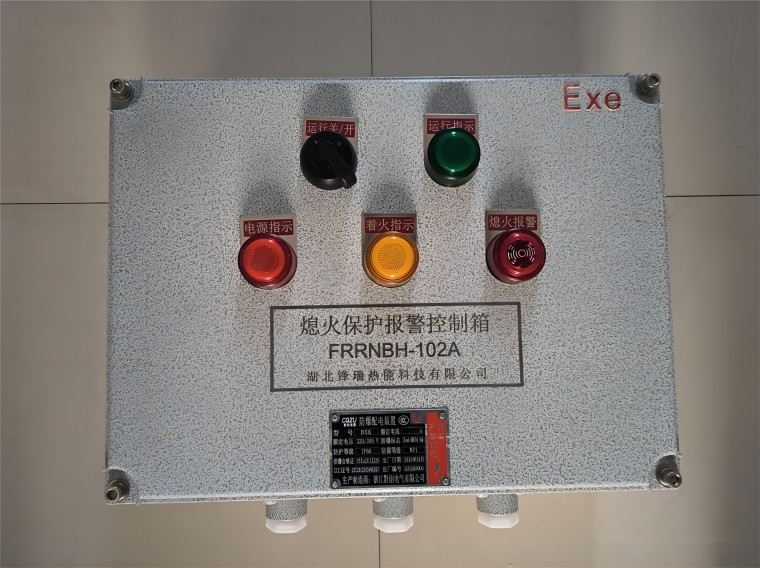

防爆箱內裝有FRZJ-102紫外線火焰檢測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。電器元件均采用國內知名品牌，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃?xì)怆姶砰y，保證系統安全，并可將著火、熄火信號以開關量和模擬量的形式上傳至上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。

紫外線火焰檢測器主要由紫外線火焰檢測控制器。UV探頭，檢測電纜三部分組成，用于燃油、燃?xì)?、工業鍋爐燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強?？煽刂泣c(diǎn)火裝置自動點火，點火同時自動打開燃料閥。接通電源，電源指示燈（紅色）亮，在設定時間（6秒）內沒有點燃，控制器自動關閉燃料閥；如點火成功則保持燃料閥打開，燃料正常供應。監測火焰時，若監測到有火焰，控制器著火指示燈（綠色）亮，并保持燃料閥打開，燃料正常供應；監測到無火焰時，控制器著火指示燈（綠色）滅，并自動關閉燃料閥。
